휴대용 자분탐상장치(YOKE & BLACK LIGHT) |
| ● 제품NO : SCY-4 |
| ● 제품사양 : |
전원전압 : AC 220V
소비전류 : 2.4A
기 자 력 : 2,500AT
실 중 량 : 3Kg |
|
| |
| |
|
|
| ⊙ 특징 |
| 본 장비의 특징은 소형, 경량이므로 장소에 구애받지 아니하고 현장에서 직접 검사를 할 수 있으며 피 검사물에 전류를 직접 흘리지 않고 자력선을 이용하는 방폭형 장비이다.
대형기어 ,TANK, 선박등의 부분 검사에 용이하며 철판용접부의 현장검사에 많이 사용된다. |
|
|
| |
|
|

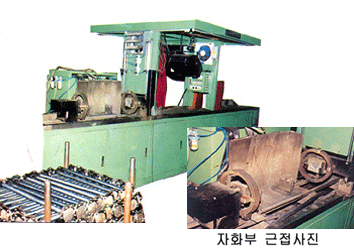

다용도 수평식 자분탐상 장치 |
| ● 제품NO : SCB-1H 30 H |
전 원 전 압 : 220V / 380V
소 비 전 류 : 120A / 100A
축통자화 전류 : DC 3000A
코일자화 전류 : DC 3000A |
|
| |
|
|
| ⊙ 특징 |
| 본 수평식 자분탐상기는 축통전법과 코일법을 적용하여 X-Y방향의 결함을 동시에 검출하는 가장 잘 알려진 전통적인 장비중의 하나입니다. MIL규격에 적합한 장비이며 항공기, 자동차,선박부품과 주조품, 단조품등 다양한 기종의 부품들은 효과적으로 검사할 수 있는 다용도 정밀검사용 장비입니다. |
|
|
| |
|
|

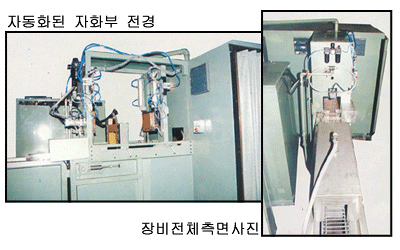

대량검사용 콘베어식 자분탐상 장치 |
| ● 제품NO : SCC - IH40 |
| ● 기술 및 인증 : 실용신안등록 제 069457 호 |
전 원 전 압 : AC 삼상 220V / 380V
소 비 전 류 : 120A / 100A
코일자화 전류 : HWDC 4000A
탈 자 기 자 력: 8000 AT 이상 |
|
|
|
| ⊙ 특징 |
자화코일을 이용하여 소재에 직접 전류를 흘리지 않고도 자화코일을 통과만 하면 X.Y.Z 3방향의 결함이 동시 검출되는 첨단 신형 장비입니다. 콘베어식으로 자화통전이 자동화되어 있고 자화 CYCLE이 3초 이내이므로 대량부품 검사에 최적장비임.적용범위는 L/D의 비율이 2:1 이하의 모든 주조품,단조품,자동차부품,소결금속 제품외 모든 철강제품의 검사에 적용가능
*단 L/D의 비율이 2:1이상의 제품은 특별 주문에 의해서 제작합니다. |
|
|
| |
|
|
대량검사용 콘베어식 자분탐상 장치 |
| ● 제품NO : SCC-3H50A |
| ● 제품사양 : |
전원전압 : AC 삼상 220V / 380V
소비전류 : 220V / 200A, 308V / 130A
코일자화 전류 : HWDC 5000A
탈 자 기 자 력: 10,000 AT 이상 |
|
| ● 기술 및 인증 : 실용신안등록 제 069457 호 |
| |
|
|
| ⊙ 특징 |
| 무접촉 코일 관통형 응용장비로 경도검사와 CRACK 검사를 동시에 실시 할수 있는 자동화된 전용 SYSTEM입니다. |
|
|
| |
|
|
AXLE SHAFT 전용 자분탐상장치 |
| ● 제품NO : SCR-45H |
| ● 제품사양 : |
전원입력 : AC 삼상 220V / 380V
출력전류 : DC 3,000A
탈자방식 : 코일관통형 거리 감쇄 방식
자화코일내경 : 240 (mm)
CYCLE TIME : 5초 이내 |
|
| |
| |
|
|
| ⊙ 특징 |
| 수평식 자분탐상기를 응용한 대차식 장비로 축통자화와 코일자화를 동시에 실시하여 X,Y축 결함을 완벽하게 검출하는 반자동 장비입니다. |
|
|
| |
|
|

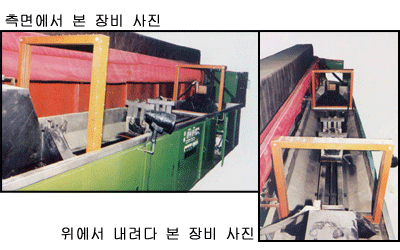

AXLE SHAFT 전용 자분탐상장치 |
| ● 제품NO : SCCA-30H,SCCA-45H |
| ● 제품사양 : |
전원입력 : AC 삼상 220V / 380V
출력전류 : 축통 DC 3000A
코일 DC 3000A
CYCLE TIME : 8초 이내 |
|
| |
|
|
| ⊙ 특징 |
수평식 자분탐상기를 응용한 콘베어식 자분탐상장비로 MIL ASME 규격에 적합한 장비입니다.
고주파 열처리 된 LINK를 TMEPERING 과정을 거치게 하면 표면 온도가 200C정도가 됩니다. 이 고온의 LINK를 냉각장치를 가동하여 60C 이내로 냉각한 뒤 자분을 적용하고, 축통자화로 코일자화를 동시에 실시하여 검사자가 있는 검사실까지 LINK를 이송해 주는 일련의 과정이 이루어지는 전용 장비입니다.
응용범위: BUSHING, PIN, 중장비 궤도부품, 실린더 라이닝, 커넥팅 로드 |
|
|
| |
|
|
CRANK SHAFT 전용 자분탐상장치 |
| ● 제품NO : SCBA-3F 45H |
| ● 제품사양 : |
전원입력 : AC 삼상 220V / 380V
출력전류 : 축통 DC 4000A
코일 DC 3000A
탈자방식 : 전류자동 감쇄 방식 |
|
| |
|
|
| ⊙ 특징 |
수평식 자분탐상기를 응용한 HOIST LOADING 방식의 중량물 검사 전용 장비입니다. AC 전류와 DC전류를 복합한 강력한 복합자장으로 X-Y축 동시 결함 검사가 가능하며 길이 5,000mm 이하
직경 800mm 이하의 CRANK SHAFT외 이와 유사한 제품을 위한전용장비입니다.
제품길이에 따른 축통전극과 자화코일의 조정을 DC MOTOR 구동을 이용하여 자동화하였습니다.
응용범위: 대형환봉, 포신, 대형파이프, BALL SCREW |
|
|
| |
|
|
이동식 PROD 자분탐상장치 |
| ● 제품NO : SCP-1H 3A |
| ● 제품사양 : |
전원입력 : AC 220V 100A
출력전류 : AC 2500A, DC 3000A
탈자방식 : 자동 전류 감쇠 방식
전류조절방식 : THYRISTOR 위상제어
자화시간 : 0~2 sec 임의 조정 |
|
| |
| |
|
|
| ⊙ 특징 |
PROD장비는 소형, 경량 장비이면서도 AC/DC 선택이 가능하며 탈자 장치도 자체 내장되어 있는 완벽한 자분탐상 장치입니다.
응용 범위는 주조품, 단조품 등 모든 철강제품의 CRACK 검사가 가능하며 특히 소형이므로 철판 용접부 현장 검사, 선박 철판 검사, 대형철구조물 조립상태에서 검사, 대형 파이프 등의 현장이동검사에 가장 적합한 장비입니다. |
|
|
| |
|
|
탈자기 |
| ● 제품NO : SCDR-80A |
| ● 제품사양 : |
전원입력 : AC 220V
탈자능력 : ± 5GAUSS 이내
탈자기내경 : 350(W) X 250(H)
탈자방식 : AC 거리 감쇄 방식
* 탈자기 내경은 제품의 크기에 따라 주문제작
|
|
| |
| |
|
|
|
| |
|
|
수퍼 BLACK LIGHT |
| ● 제품NO : SCSB-400 |
| ● 제품사양 : |
전원입력 : AC 220V
소비전력 : 400 W
조도: 10,000 μW/cm2 이상(-381mm)
외형 : 310(W) X 250(D) X 274(H) |
|
| |
| |
|
|
| ⊙ 특징 |
| 소등되지 않고 24시간 연속 사용 가능 |
|
|
| |
|
|

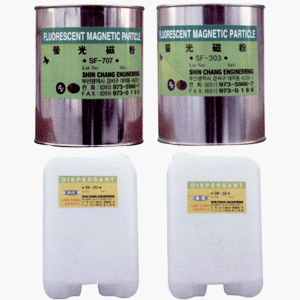

형광자분 |
| ● 자분(Type characteristics and application) |
TYPE |
COLOR |
PART SIZE |
APPLICAT. |
REMARK |
SF 707 |
YE/GR |
0.5 ~ 3 μm |
Prec. insp |
1kg/unit |
SF 303 |
YE/GR |
1 ~ 5 μm |
Muiti prop |
1kg/unit |
|
| ● 형광자분 분산제 |
Sw 300 |
Wetting Agent |
White granular |
10L / unit |
|
| ● 형광자분 분산제 |
Sw 500 |
Wetting Agent |
Brown color |
10L / unit |
|
| ● Tech. Method |
물 |
자분 |
분산제 |
방청액 |
1000 |
1 |
20 ~ 30 |
100 |
|
| 당사 형광자분과 분산제를 규정량 만큼 작은 용기에 넣고 |
| 충분히 혼합한 다음 물을 조금 넣고서 잘 저은 후 자분통에 투입함 |
|
|
| ⊙ 용도 |
| 항공기 부품, 자동차 부품, 기계가공 부품 등 표면 균열검사에 사용함 |
|
|
| ⊙ 특징 |
당사 제품은 비중이 매우 낮아 미세결함에 빠른 반응을 보여 결함 검출력이 뛰어나고 부피가 타사 제품에 비하여
2배가 되므로 원가절감에 획기적인 제품임 |
|
|
| |
|
|
|
|
|
|
